BLD-70接线图
一、首先辨识清楚直流无刷电机上的线：

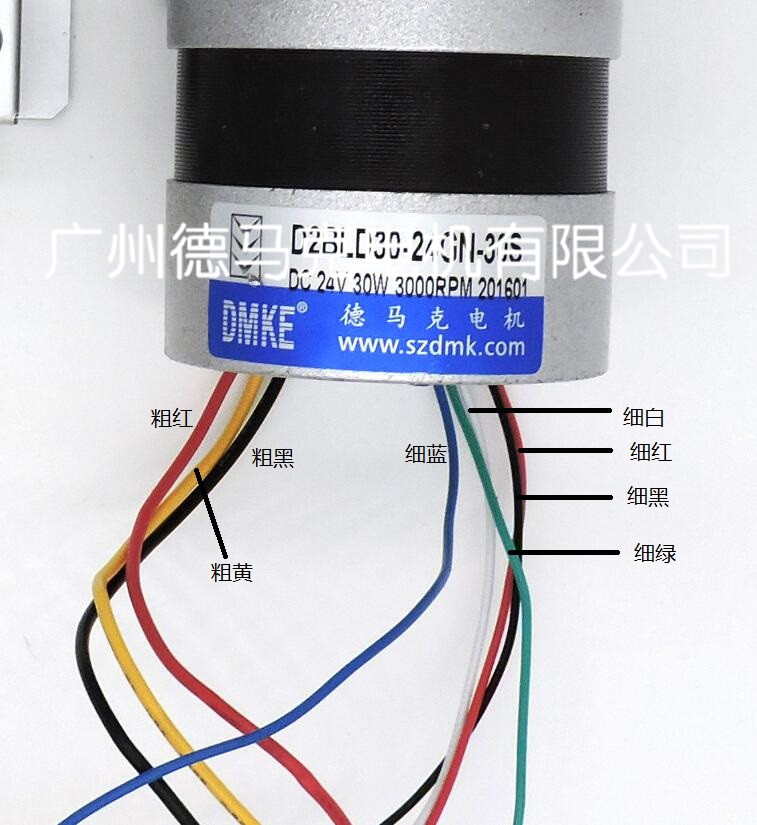

如上图，直流无刷电机一共有八根线
三根是粗的，五根是细的分别为：
粗红 细蓝
粗黄 细白
粗黑 细红
细黑
细绿
分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

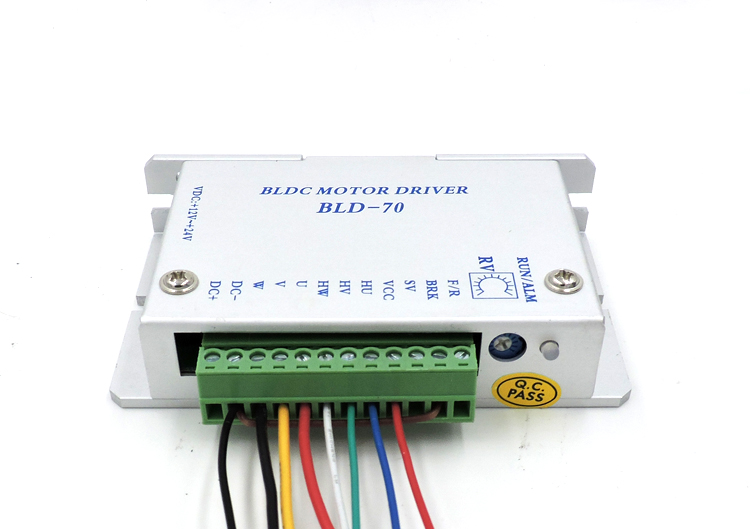

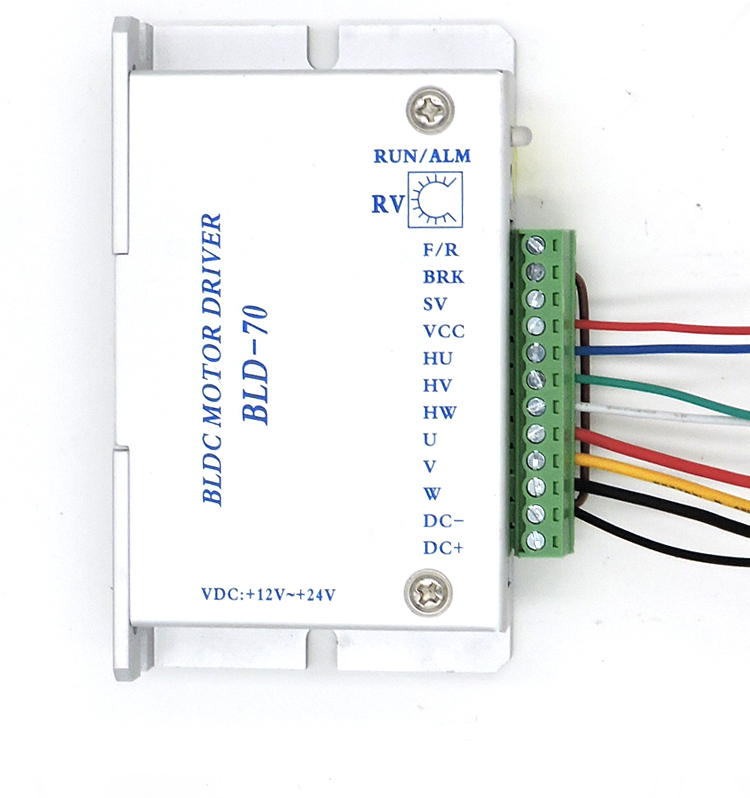

二、驱动器接线图俯视图：
如上图：
1、首先用一根线把 DC- 与 BRK 相连接；
2、DC- 接电机的细黑线；
3、W 接 电机的粗黑线
4、v 接 电机的粗黄线
5、u 接 电机的粗红线
6、HW 接 电机的细白线
7、HV 接 电机的细绿线
8、HU 接 电机的细蓝线
9、VCC 接 电机的细红线
10、SV 不接线，留空白
12、F\R 不接线，留空白

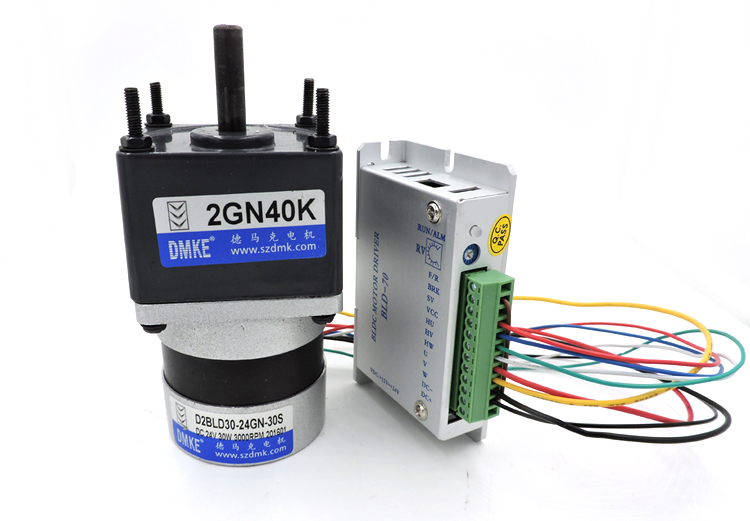

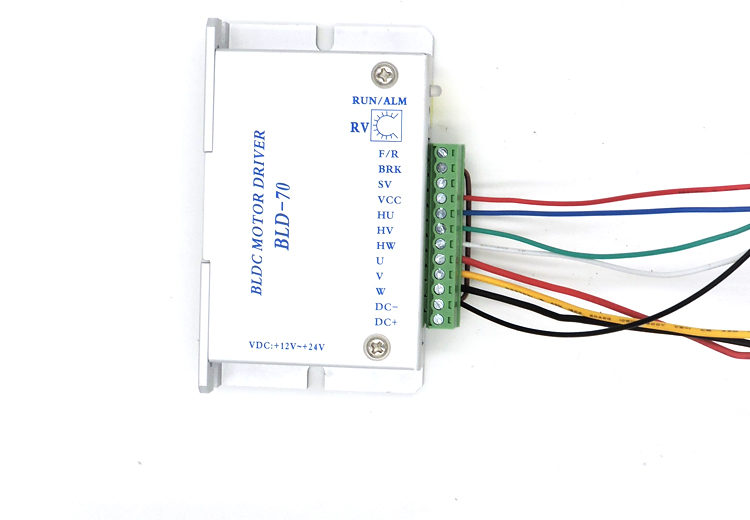

其他BLD-70接线图示图：
如果您对以上的接线图还有疑问，欢迎联系我们：
QQ号码：2851522858
