BLD-70接线图（启停接线图）

  我们经常遇到客户在直流无刷电机接驱动器时候，遇到问题，8根线，大小不一，五颜六色，看着说明书也看不懂怎么接，怕不小心接错，担心电机会烧了，有的客户说明明是按照说明书接的线也不对，为此，我们把各种型号的驱动器型号的接线图，集中起来，力求能让客户直观地看明白。

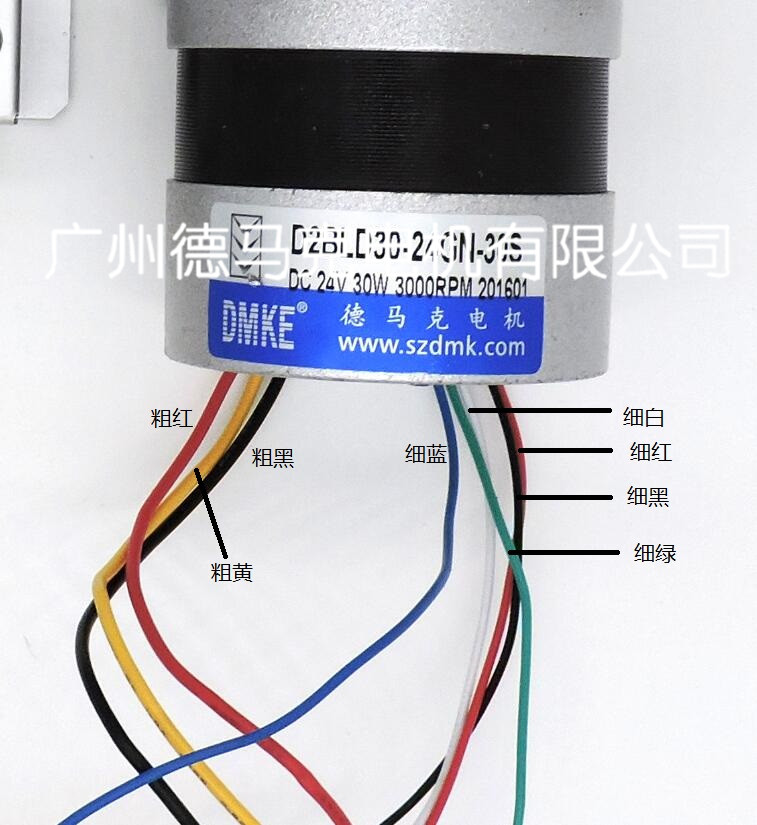

一、首先辨识清楚直流无刷电机上的线：

   如上图，直流无刷电机一共有八根线

   三根是粗的，五根是细的分别为：

    粗红      细蓝

   粗黄      细白

   粗黑      细红

                   细黑

                   细绿

 分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

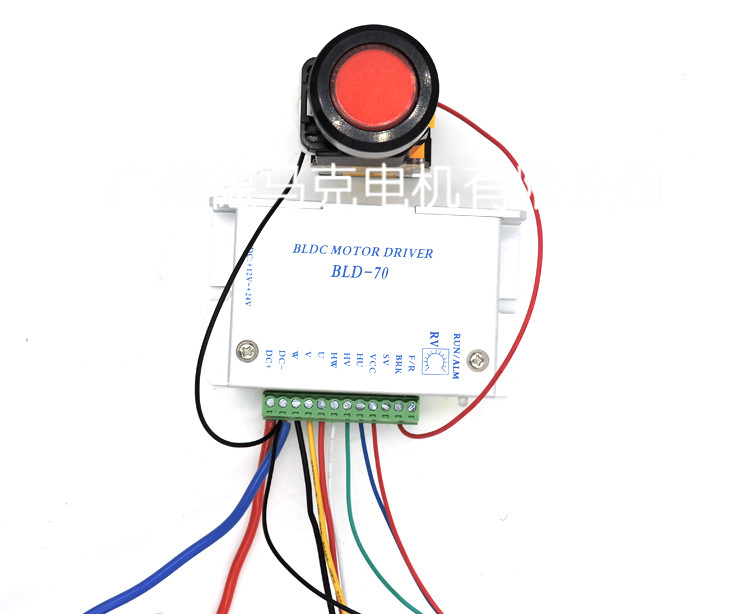

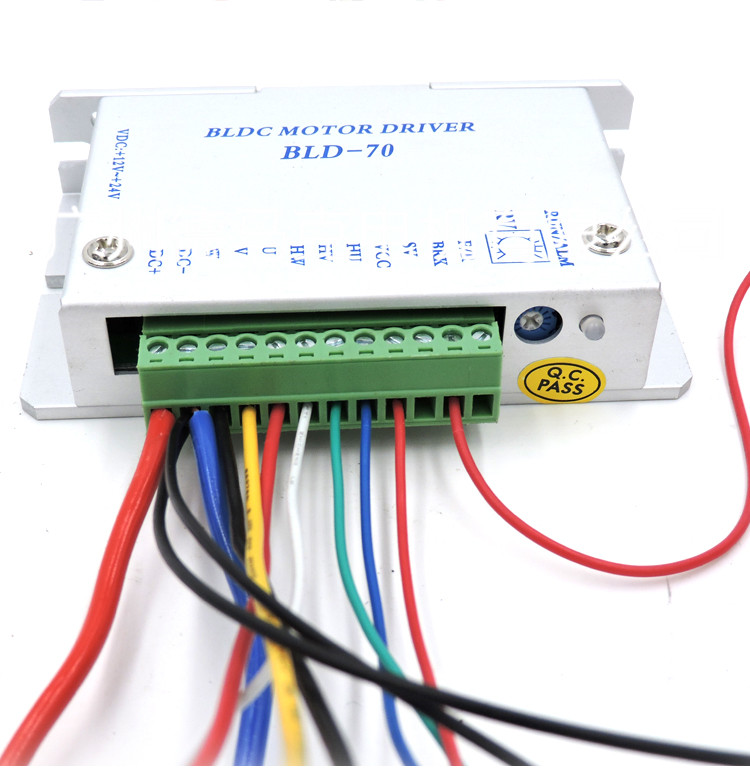

二、驱动器接线图（启停接线图）俯视图：

如上两图所示：

驱动器上从左到右的接线为：（请对应驱动器上的接线口附近的符号来看）

1、DC+   接 电源正极 （最粗的红线）

2、DC-   接 电源负极 （最粗的蓝线） 和 开关的黑线  和 电机的细黑线

3、W     接 电机的粗黑线

4、v     接  电机的粗黄线

5、u     接  电机的粗红线

6、HW    接 电机的细白线

7、HV    接 电机的细绿线

8、HU    接 电机的细蓝线

9、VCC   接 电机的细红线

10、SV    不接线，留空白

11、BRK   接 开关的红线

12、F\R   不接线，留空白

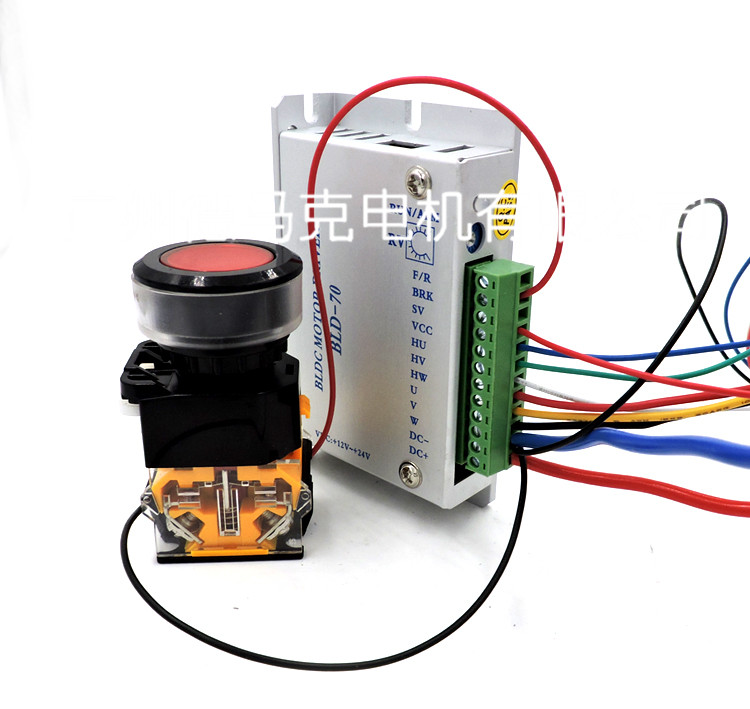

二、驱动器接线图（启停接线图）侧视图：
