BLD-750接线图（缓停缓启）

BLD-750接线图（缓停缓启）

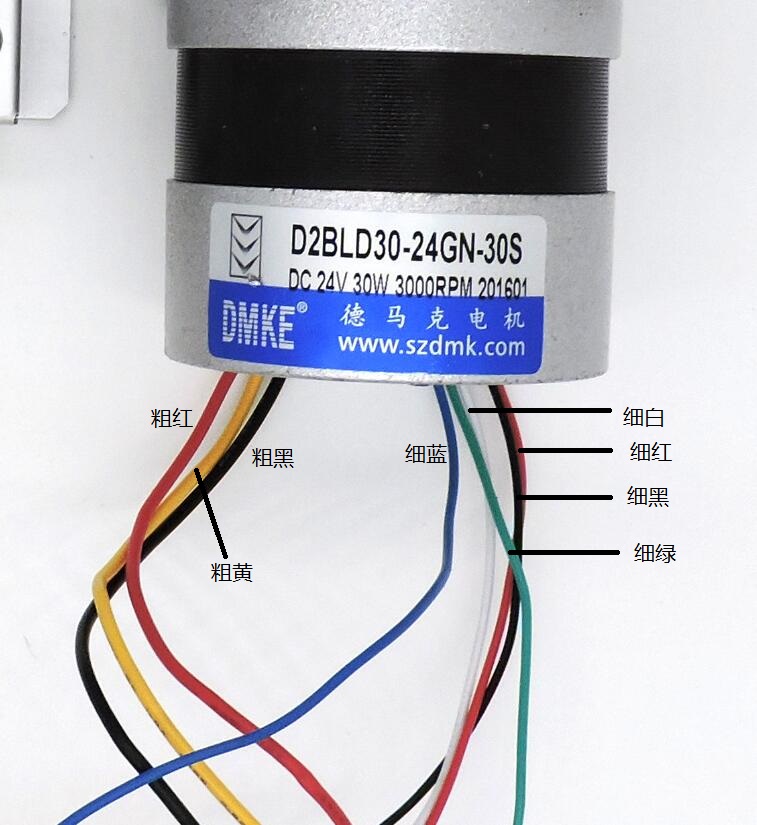

一、首先辨识清楚直流无刷电机上的线：

如上图，直流无刷电机一共有八根线

   三根是粗的，五根是细的分别为：

    粗红                 细蓝

   粗黄 (粗白)       细白（细黄）

   粗黑                 细红

                               细黑

                               细绿

 分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

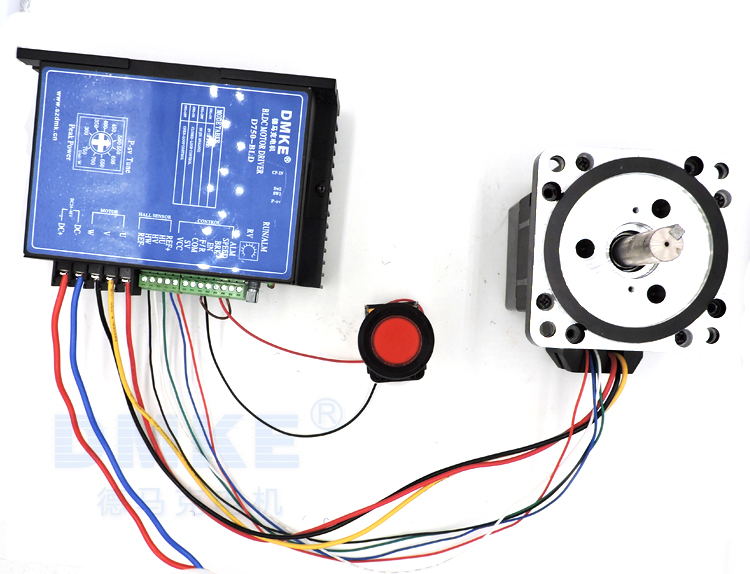

二、BLD-750驱动器（缓停缓启）接线图俯视图：

驱动器上从左到右的接线为：（请对应驱动器上的接线口附近的符号来看）

1 、 DC+     接 电源正极（最粗红线）

2、  DC-     接 电源负极（最粗蓝线）

3、 W        接  电机的粗黑线

4、  V        接 电机的粗黄线

5 、U         接 电机的粗红线

6、REF-    接 电机的细黑线

7、HW     接 电机的细白线

8、HV      接 电机的细蓝线

9、HU     接 电机的细绿线

10、REF+ 接 电机的细红线

11、VCC  不接线，留空白

12、SV  不接线，留空白

13、COM 接 开关黑线 和 BRK

14、F/R 不接线，留空白

15、EN 接 开关红线

16、BRK 接 COM

17、SPEED 不接线，留空白

18、ALM 不接线，留空白
