BLD-350B接线图

BLD-350B接线图

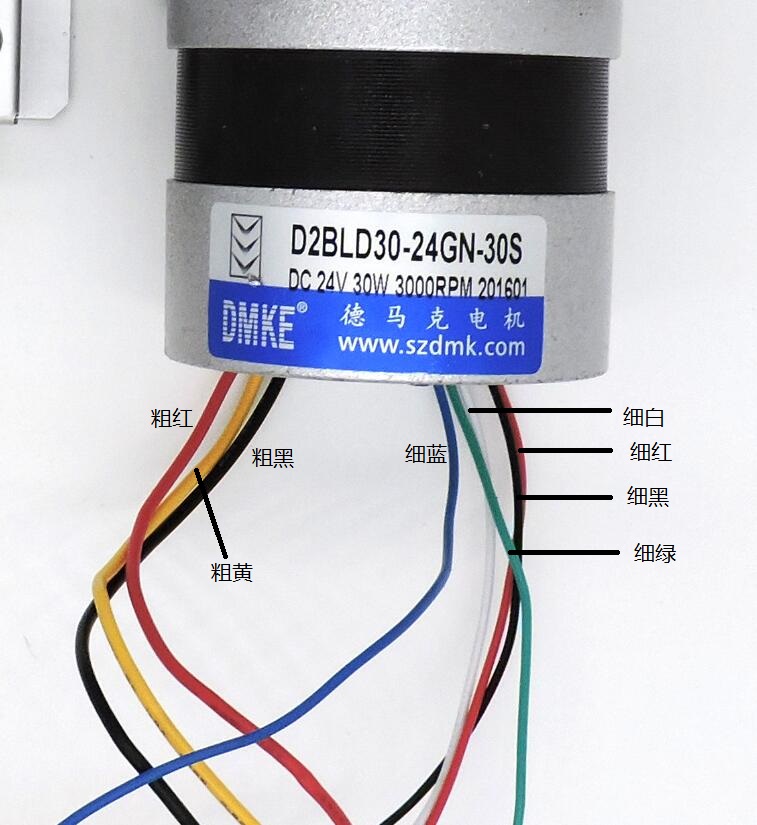

一、首先辨识清楚直流无刷电机上的线：

如上图，直流无刷电机一共有八根线

   三根是粗的，五根是细的分别为：

    粗红                 细蓝

   粗黄 (粗白)       细白（细黄）

   粗黑                 细红

                               细黑

                               细绿

 分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

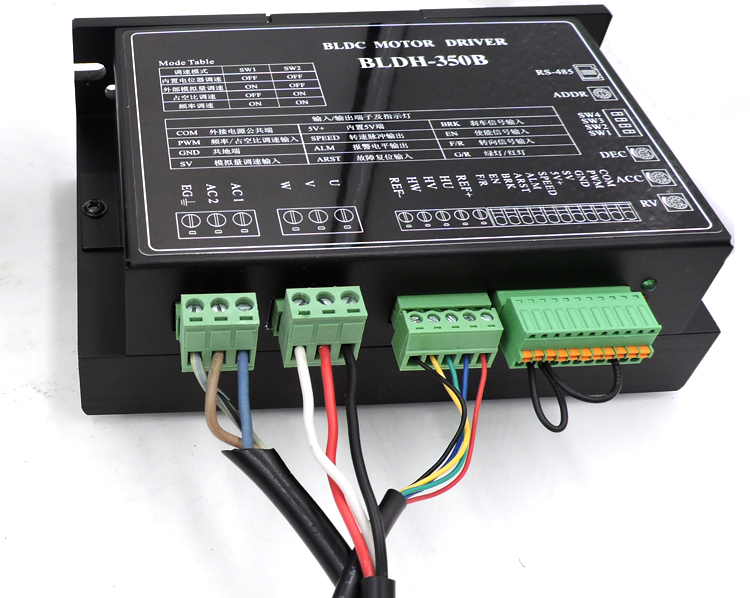

二、BLD-350B驱动器接线图俯视图：

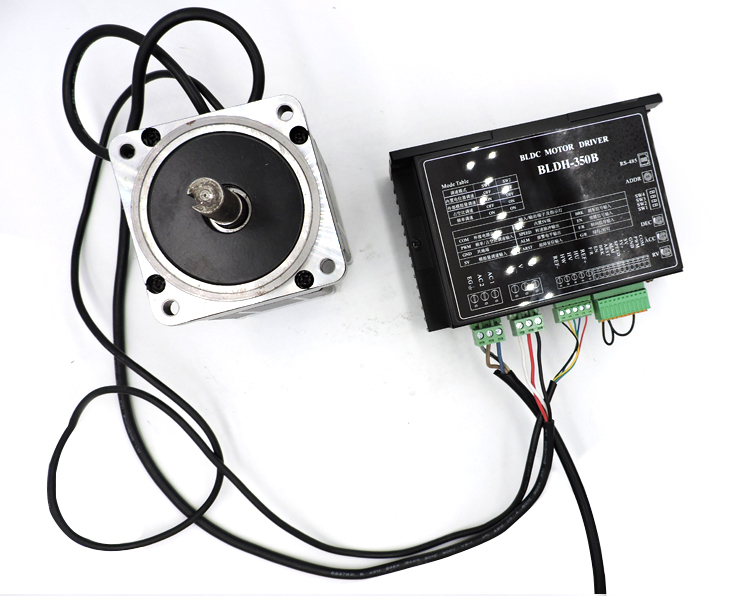

如上两图所示：

驱动器上从左到右的接线为：（请对应驱动器上的接线口附近的符号来看）

1 、 EC      接 电源地线

2、 AC2     接 交流电220v

3、 AC1     接 交流电220v

4、 W      接  电机的粗白线

5、  V       接 电机的粗红线

6 、U        接 电机的粗黑线

6、REF-    接 电机的细黑线

7、HW    接 电机的细黄线

8、HV     接 电机的细绿线

9、HU    接 电机的细蓝线

10、REF+    电机的细红线

11、F\R   不接线，留空白

12、EN   另用一条线 接  BRK

13、BRK   接 EN  和  另用一条线 接 GND

14、ARST  不接线，留空白

15、ALM   不接线，留空白

16、SPEED 不接线，留空白

17、SV+ 不接线，留空白

18、SV  不接线，留空白

19、 GND 接 BRK

20、PWM  不接线，留空白

21、COM  不接线，留空白
