用直流无刷电机制作的电动滚筒在输送行业的创新应用

      自从我们进入产品过剩时代，非常多的产品都是同质化竞争，包括直流无刷电机，很多企业都面临转型升级的问题，我们yh1122银河国际响应供给侧改革，瞄准输送带电机升级换代，使用直流无刷电机研发推出电动滚筒，牢牢地把握市场需求，成功应用到多个行业，获得了客户热烈的反响。

一、什么是直流无刷电机电动滚筒

电动滚筒是直流无刷电机和减速器共置于滚筒本体内的新型驱动装置。应用固定式和移动式带式输送机，较分离式驱动装置优势突出。

二、电动滚筒的分类直流无刷电机

1.风冷式电动滚筒
2.油冷式电动滚筒
3.油浸式电动滚筒

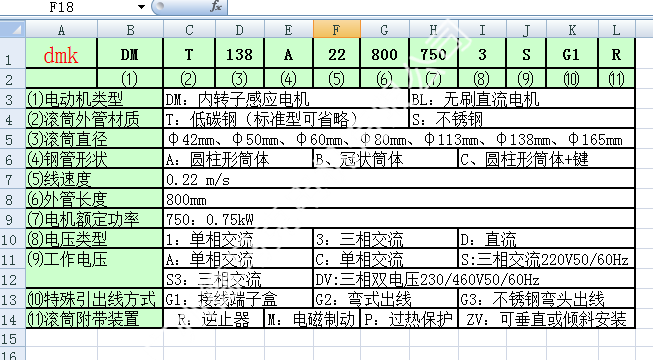

三、如何读懂我们的电动滚筒的型号

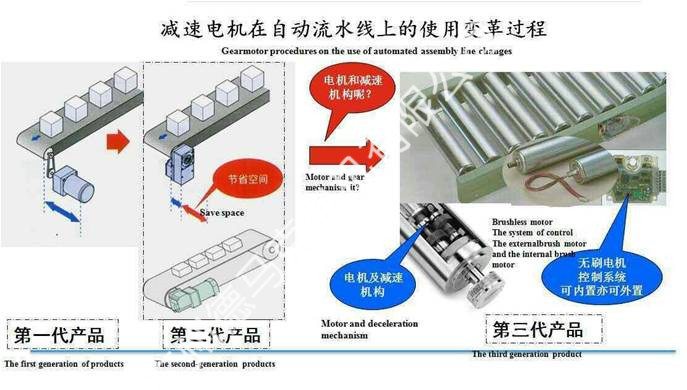

四、yh1122银河国际电动滚筒与传统电机相比有什么优势直流无刷电机

1、安装直流无刷电机

电动滚筒的安装非常简单，并且快速。电动滚筒的安装所需时间相比传统安装节约3/4。直流无刷电机

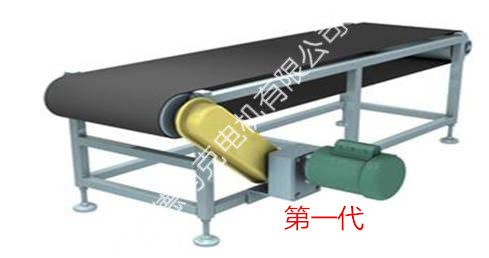

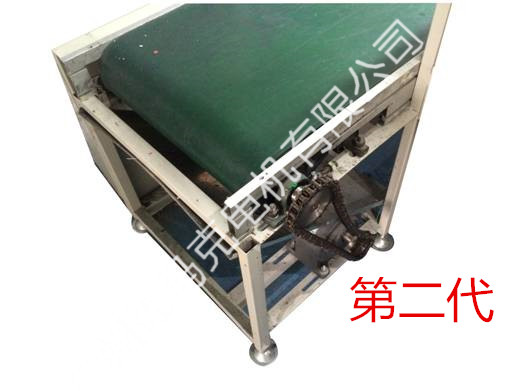

传统电机的安装需要安装链轮需要安装链轮、滚筒、固定板等部件。传统电机安装过程、调试过程都很繁琐。直流无刷电机

2、耐用性

   电动滚筒由于是全密封的，可以在充满水、沙砾、化学品、油脂等环境下保持的运行效率。直流无刷电机

而传统电机的环境要求较高，不能在不利环境下正常工作。比如在有碎屑的工作环境中，传统电机容易吸入碎屑，从而损害电机。直流无刷电机

3、设计卫生

电动滚筒采用光面不锈钢材料，且全封闭设计，降低了食品加工过程中受污染的风险。直流无刷电机

传统电机裸露的机械结构和润滑油，不能用于食品加工行业。

4、高输出直流无刷电机

电动滚筒传输效率可高达97%。

传统电机大约只有75%的机械效率传输至皮带。

5、节约空间与安全性

电动滚筒的电机、齿轮箱和连接轴都安装在滚筒外管内，几乎不占传送带的外部空间，且无旋转零件暴露在外，安全可靠。直流无刷电机

传统电机减速电机、链轮、链条和安装板都安置在传送带外部，占用较多空间，且传动链条在工作时较不安全，容易卷入异物。直流无刷电机

6、免维护

       电动滚筒的密封设计确保内部零件不受外部条件影响，保证无故障输送。直流无刷电机

传统电机需要定期维护传动链轮、链条，否则将无法正常工作。

直流无刷电机直流无刷电机

五、如何选择适合自己的电动滚筒

1、我们可以根据以下公式来计算我们需要的功率的电机：

P＝〔C×f×L×（3.6Gm×V+Qt）+Qt×H〕/367

   式中：P—电动滚筒的轴功率（kW）；
　　C—输送带、轴承等处的阻力系数，数值可参考表1；
　　f —托辊的阻力系数，f＝0.025～0.030；
　　L—电动滚筒与改向滚筒中心距的水平投影（m）；
   　Gm—重量常数，可数值可参考表2（kg/m  ）；
　　V—带速（m/s）；
　   Qt—输送量（t/h）；

     　　  H—输送高度（m）；
  　 B—带宽（mm）。

2、电动滚筒扭矩计算

•      扭矩计算公式:

     M=500*D*P/V

     M—扭矩（N.m）

     D—滚筒直径（m）

     P—功率（kW）

     V—带速（m/s）

3、带速计算：

•      带速计算公式:

     V=n_A/i*π*D/60

      V—带速（线速度）（m/s） n_A—电机额定转速（r/min）

      i  —减速比

     D—滚筒外径（m）

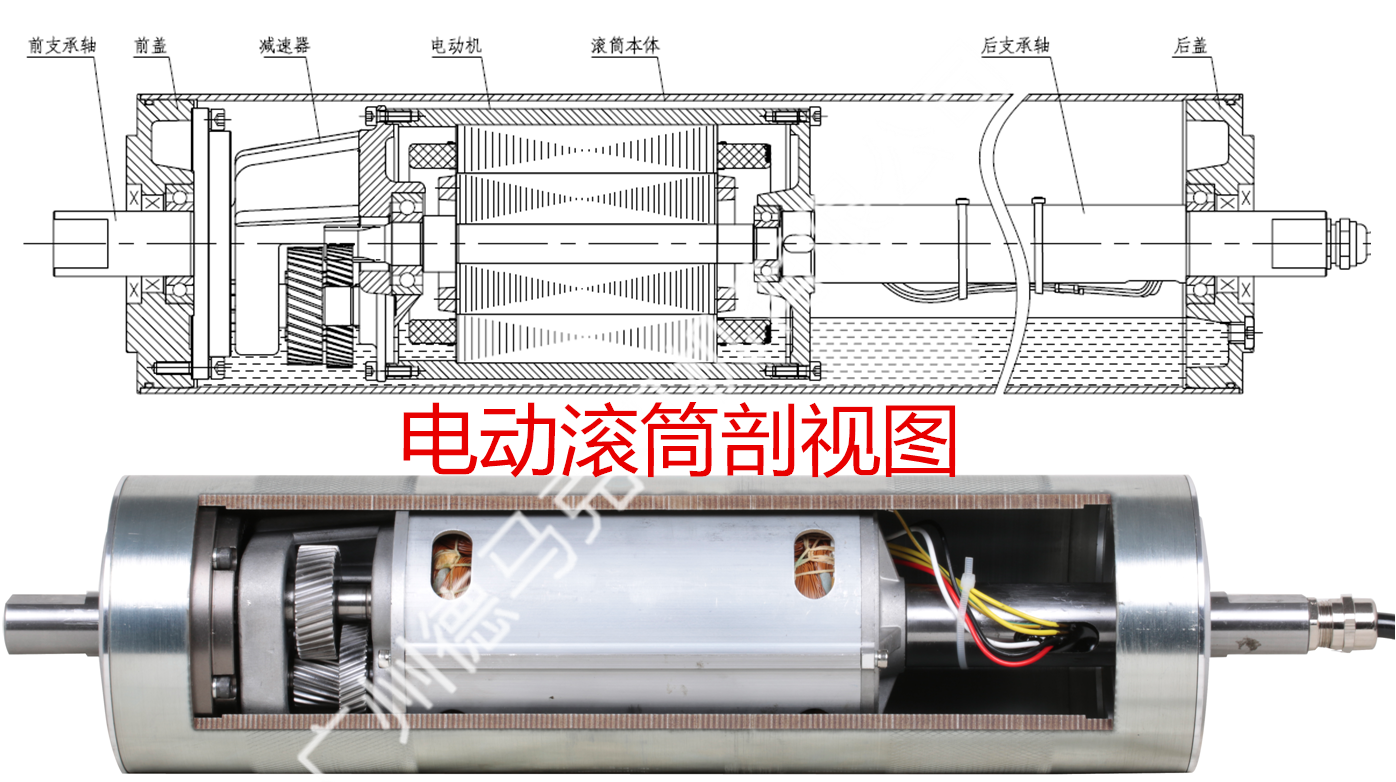

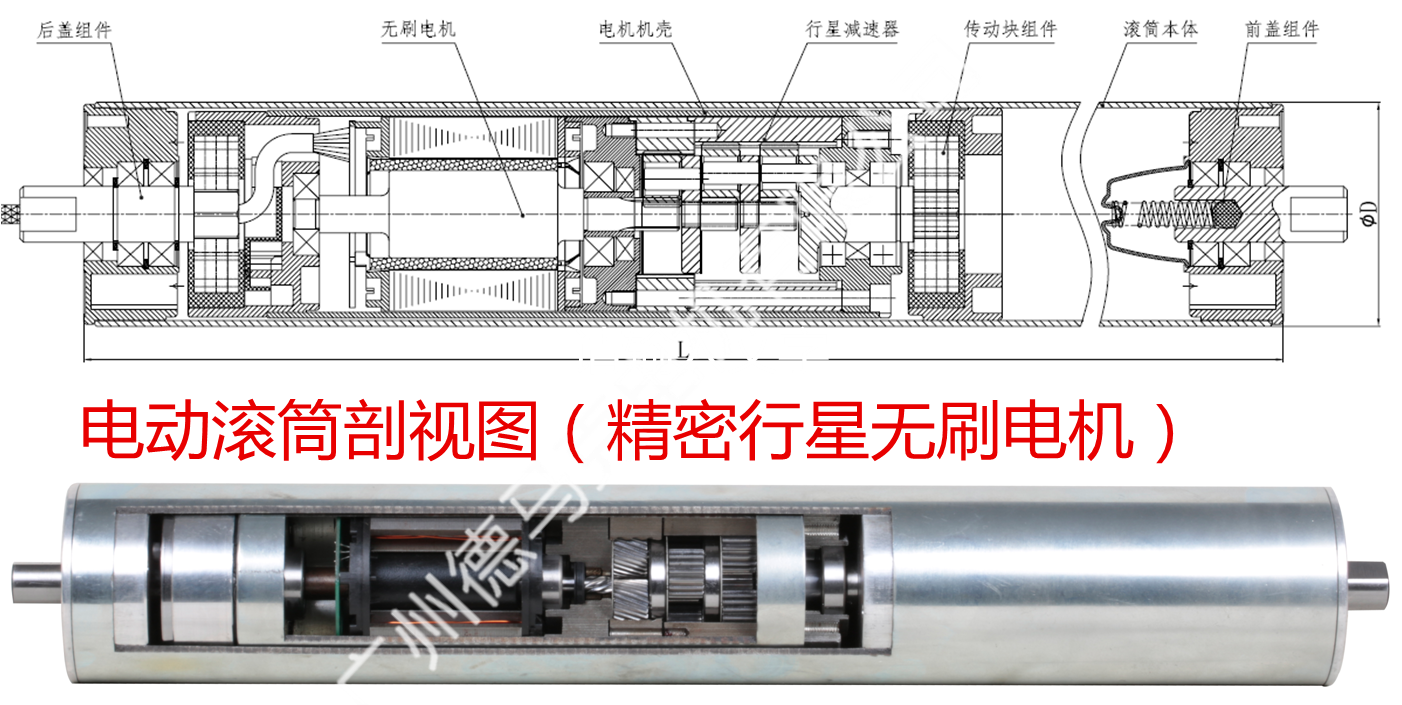

 六、电动滚筒的剖视图：

七、电动滚筒产品分类

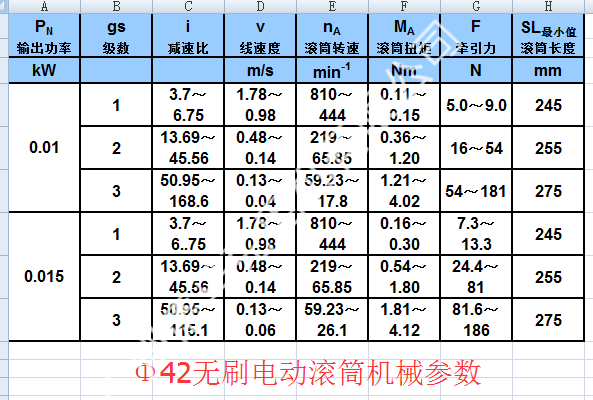

1、Φ42无刷电动滚筒机械参数

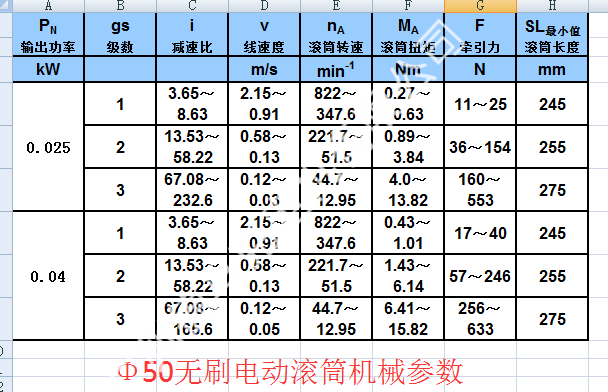

2、Φ50无刷电动滚筒机械参数

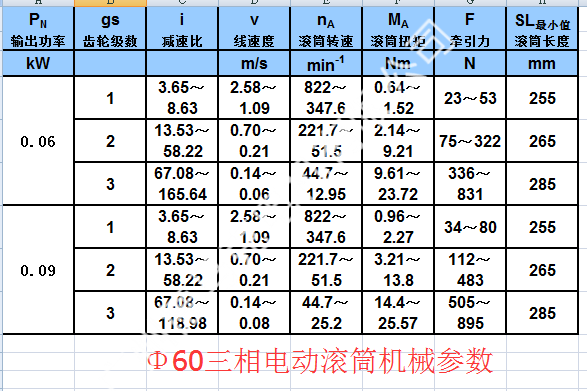

3、Φ60三相电动滚筒机械参数

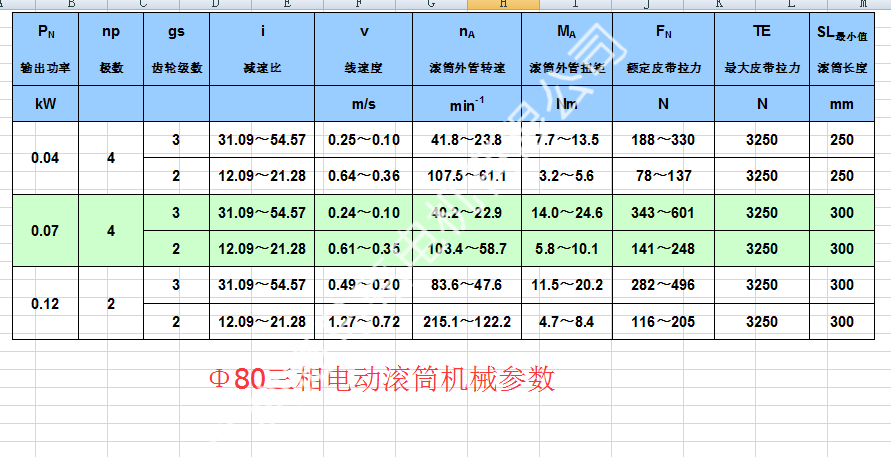

4、Φ80三相电动滚筒机械参数

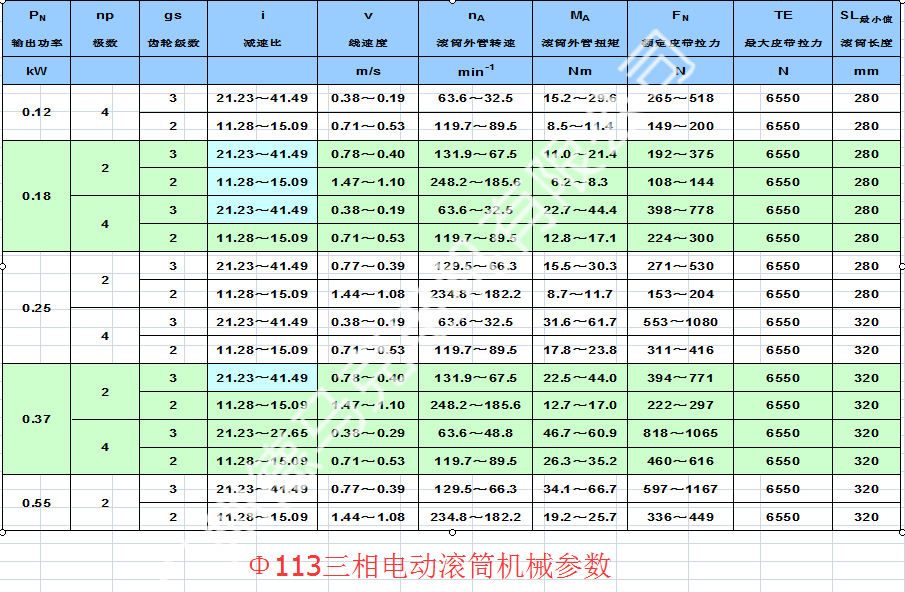

5、Φ113三相电动滚筒机械参数

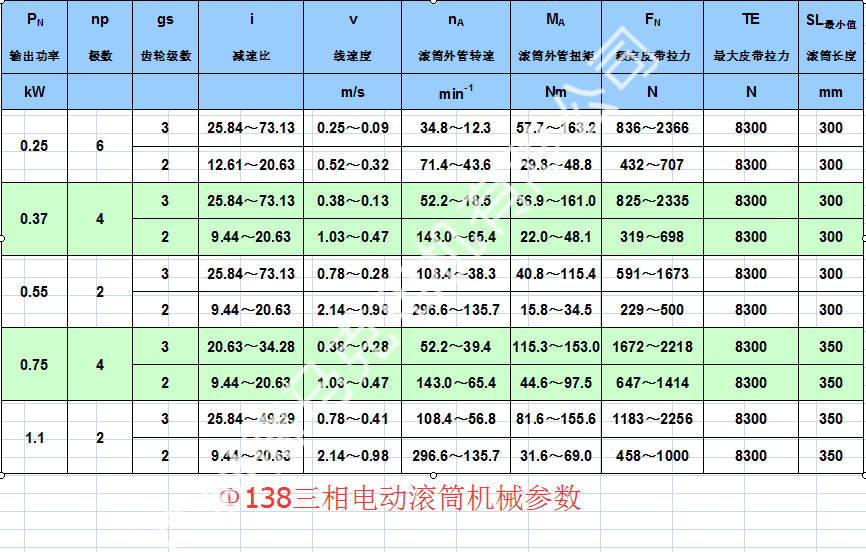

6、Φ138三相电动滚筒机械参数

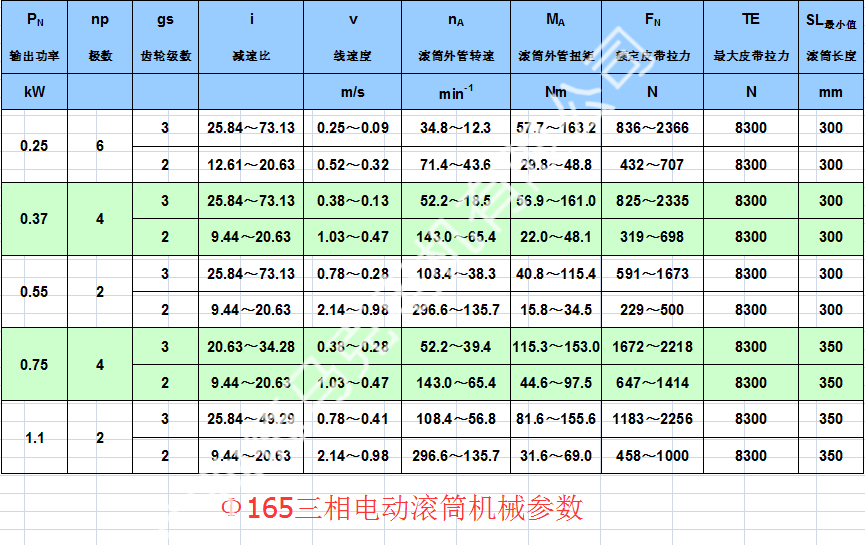

7、Φ165三相电动滚筒机械参数

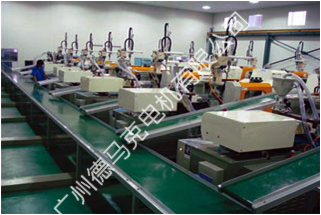

八、电动滚筒应用

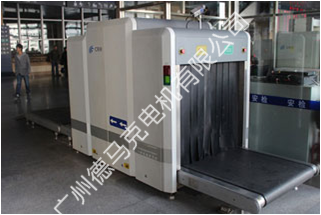

1、安检机

2、医药输送设备

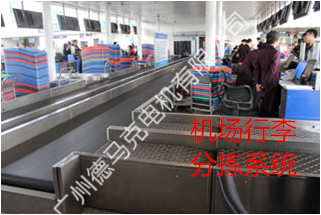

3、机场行李分拣系统

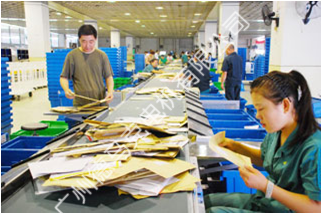

4、邮政分拣输送机

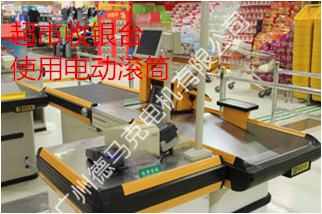

5、超市收银台
